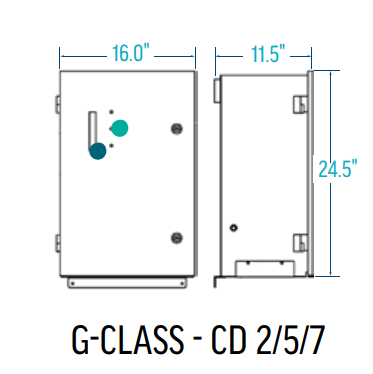

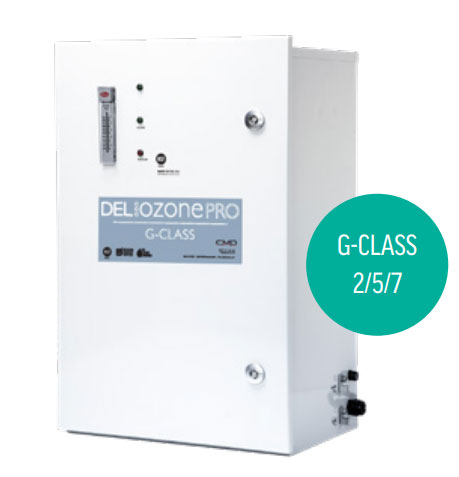

DEL臭氧發生器CD-2/5/7G/15G/25G/45G規格介紹

標準設備:

?高頻電暈放電臭氧電池

?自調節高壓電源

?水冷鋁塊（CD-15G/25G/45G）

?風冷翅片鋁散熱器（CD-2G/5G/7G）

?陶瓷管介質

?帶壓縮機的氧氣濃縮器

?所有電路的快速熔斷

?粉末涂層，通風鋼外殼建造NEMA-12規格。

?可調的臭氧輸出CD-45G

?流量計指示通過系統的氧氣流量

?故障保護：

o開門開關

o進料氣壓力故障-壓力開關

o真空-低真空開關丟失

電池溫度開關過熱

o防回流閥防回流開關（CD-15G/25G/45G），電磁閥和止回閥。

o電流透支-斷路器、保險絲

o氧氣壓力過大

o集中器-減壓閥

附件和可選設備：

?可調的臭氧輸出CD-7GV，CD-15GV,CD-25GV

?ORP監視器/控制器

?環境臭氧監視器/控制器

?溶解臭氧監測/控制器

?混合/脫氣塔

?接觸/德加氣罐

?德加閥門

?碳和催化臭氧破壞裝置

?干龍頭?傳感器端口

?噴油器

?注入器組件

?增壓泵

規格:

一、臭氧發生器

1. 臭氧發生器及其所有部件應符合UL/CUL電氣安全和輸出標準

2. 臭氧發生器應符合NSF標準50。

B.設計標準

1. 發電機應能夠連續運行至少一(1)年，沒有重大維修（當按照制造商的說明安裝和操作時）。

2. 臭氧的濃度應大于重量的2%，以加強向水流的傳質。

3. 發生器模塊和所有與臭氧接觸的材料應由不銹鋼、陶瓷、鋁合金和聚四氟乙烯制成。不允許使用可燃或非耐臭氧材料的發電機。

4. 發電機模塊和電源的設計應使進入模塊的污染（包括水倒流）不會對模塊、電介質或電源造成破壞。

5. 臭氧應在真空狀態下產生并保持，直至注入工藝用水。發電機模塊中的臨界真空損失將導致系統故障并啟動停機。

6. 所有用于臭氧輸送的閥門和連接件都應該是316型不銹鋼。

7. 所有臭氧輸送管應該是316不銹鋼或特氟龍

型號CD-2G， CD-5G, CD-7G, CD-7GV, CD-15G， CD-25G和cd - 45gv均通過UL認證。其他車型如未按ul分類，應按相同標準建造。

C.高壓電源

1. 臭氧發生器應采用獨立的固態高頻/高壓電源。

2. 高壓電源必須通過UL認證。

D.氧氣濃縮器

1. 臭氧發生器系統應利用氧氣濃縮器提供低壓（0-20 psig）富氧原料氣，從而在高濃度和低流速下增加臭氧產量。

2. 氧氣濃縮器應能夠以臭氧發生器的額定流量（見型號規格）供應純度至少為85%的氧氣。

3. 來自氧氣濃縮器的原料氣應干燥至露點低于- 70°C。

4. 氧氣濃縮器應該是順序的ATF?單元，以向系統提供必要的氧氣流量。

E.臭氧發生器模塊

1. 模塊應該封裝在翅片鋁散熱器中，或者安裝在水冷護套上，用于模塊的冷卻。

2. 內部（臭氧濕）組件應采用所有耐臭氧材料（不銹鋼，陶瓷，特氟龍，阿爾法）。

3. 發電機電池的設計基本上應該是一次性的，并且在其使用壽命結束時便于更換。

f .控制

1. 臭氧發生器應作為一個成套裝置提供，其中應包括下列全聯鎖控制裝置：

a.門安全開關。

b.發電機模塊熱保護。

c.真空損失。

d.壓力損失。

g .測試

1. 每個臭氧發生器在裝運前應在其很大額定輸出下進行至少4至8小時的測試。

2. 每個臭氧發生器應進行臭氧輸出和額定流量測試，并根據設備規格進行驗證。
